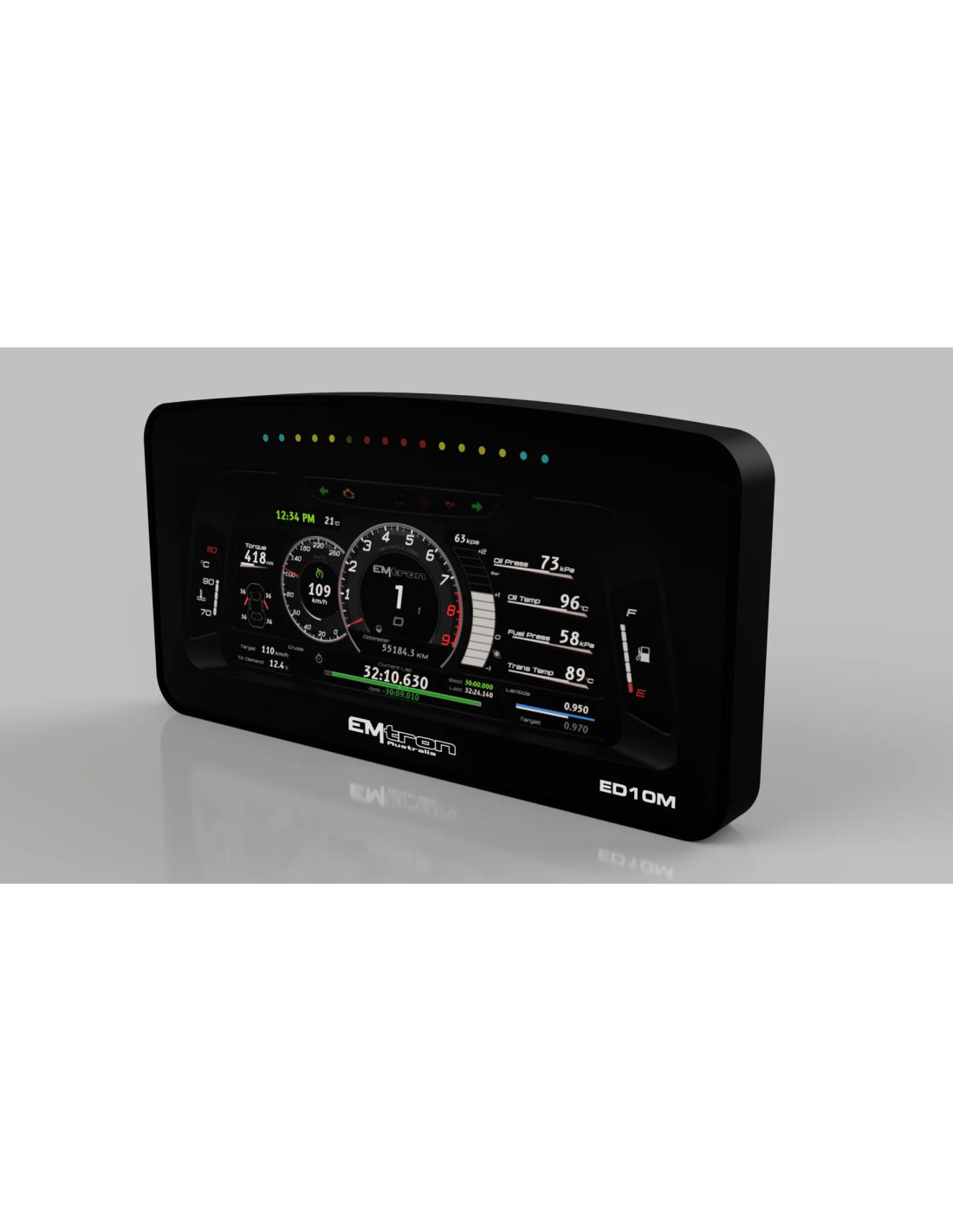

EMTRON ED10M DASHLOGGER
ED10M kombinerar avancerad teknik med exceptionell hållbarhet. Med en högupplöst 10,3-tums skärm, höghastighetsloggning upp till 2000Hz och stöd för flera kommunikationsprotokoll, är den designad för att leverera maximal prestanda i de mest krävande applikationerna. Perfekt för både professionella och entusiastiska användare som söker det bästa inom precision och pålitlighet.
1.0 Allmänt
Strömförsörjning:
-
- Drivspänning: 7,20V till 20,0V DC
- Strömförbrukning: 800 mA vid 14,0V (50% bakgrundsbelysning, exkl. sensor- och belastningsströmmar)
- Skydd mot felkoppling (omvänd batterianslutning)
Arbetstemperatur:
-
- Maximal arbetstemperatur: -30 till 85°C
Fysiskt:
-
- Material: Aluminium 6061 CNC-fräst hölje
- Mått: 284 x 140 mm
- Kontakt: 55-stifts cirkulär Mil Spec Series III-kontakt (strömstyrka max 5,0A per stift vid 22AWG)
Intern specifikation:
-
- Processor: NXP® i.MX 8M Plus Quad Core
- 4x Arm Cortex A-53 (1,8GHz)
- 1x Arm Cortex-M7 och Cortex-M4
- Lagring: eMMC 64GB
- Gigabit Ethernet
- Inbyggd 6-axlig IMU (accelerometer och gyroskop)
2.0 Huvudfunktioner
- 10,3-tums TFT-skärm (1920 x 768 upplösning)
- Reptåligt, optiskt bundet glas med antireflexskydd
- 16x RGB LED-lampor med hög intensitet
- Gigabit Ethernet (1000 Mbps)
- Höghastighetsloggning (upp till 2000Hz)
- 4x CAN Bus
- 4x Videoinmatningar
- 8x Analoga externa ingångar (0,0-5,0V)
3.0 Analog Audio
- 24-bitars stereoljud med inbyggd hörlursförstärkare
- Mikrofoningångar (L och R)
- Högtalarutgångar (L och R)
4.0 Analoga Ingångar
- 8x analoga spänningsingångar (0,0-5,0V, upplösning: 1,22 mV)
- Ställbart mätområde på ANV5-ANV8 (upp till 15,6V)
- Samplingsfrekvens: 2000Hz
5.0 Frekvensingångar
- 4x frekvensingångar (0,1Hz - 20,000Hz, tolerans: -50,0V till 50,0V)
- Triggertröskel justerbar mellan -10,0V till 10,0V
6.0 Videoinmatningar
- 4x kompositingångar eller 2x S-Video
7.0 Kommunikation
- 1x Gigabit Ethernet (IPv6)
- 4x CAN 2.0B med ESD-skydd och ställbart 120 Ohm-termineringsmotstånd
- 1x RS232 och 1x LIN-buss
- USB-C, Wi-Fi (2,4/5 GHz), Bluetooth 5/BLE
8.0 Firmware-uppdatering
- Full uppdatering i fält via Ethernet med Emtron Display Setup Tool
9.0 Spänning och Jord
- 14V strömingång med backup (7,2V-20,0V)
- 3x 5V sensorspänning (400 mA, ± 0,8%)
- 12V reglerad utgång (700 mA, ± 1,0%)
10.0 ED10M Pinout
- 55-stifts kontakt med funktionsspecifika stift (se detaljer ovan)
- Se till att ansluta analoga sensorer korrekt för optimal funktion och undvik direkt anslutning till motorblock eller jord.
Kontakta oss för mer information eller teknisk support!
